HIPÓTESIS 2 : ESTRUCTURA DE CUBIERTAS

En esta entrada empezaremos a reconstruir nuestra hipótesis de como se ejecutaban y formalizaban las estructuras que soportarían la cubierta así como la resolución de las mismas.

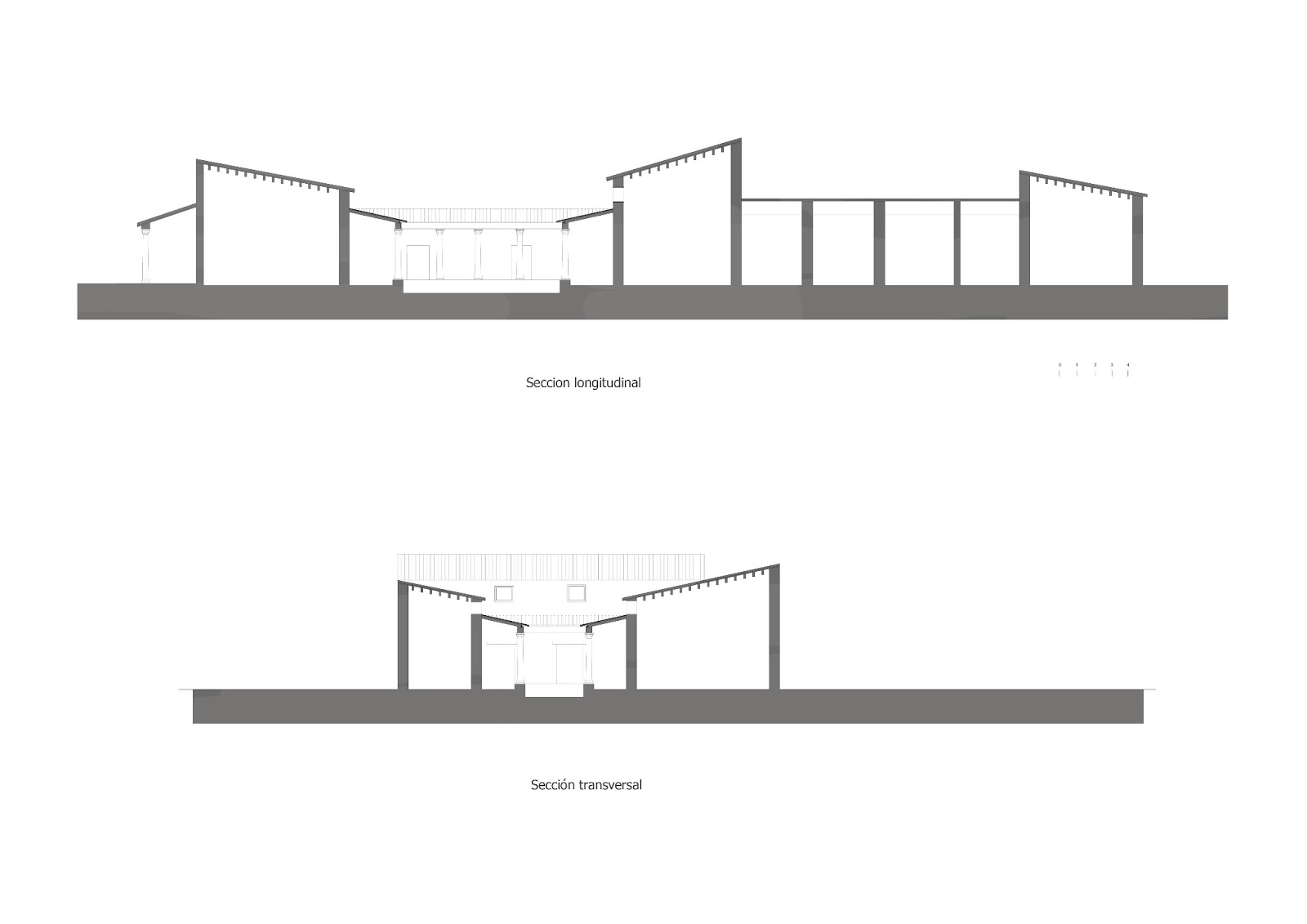

Tras realizar el estudio volumétrico en la anterior entrada obtuvimos  las alturas totales de la domus y será en esta entrada en la que resolveremos los faldones que nos permitirán desaguar de una forma lógica.

Entremos más en detalle de como se ejecutan este tipo de cubiertas, ya no solo como resulta el volúmen sino tambíen como se lleva a cabo constructivamente la solución de cubiertas.
Podemos distinguir dos tipos distintos de formación de pendiente:

1) Destinada a los faldones de los volúmenes interiores de la domus. Esta solución consistiría en la colocación de listones de madera en pendiente biempotrados en muros de carga que con su desnivel proporcionan la pendiente que posteriormente un tablazón de madera cubriría el paño. Encima de todo este emsamblaje se coloca la teja romana consistente en tégula e ímbrice.

2) Destinada a los faldones del peristilo y del decumanus. Al no existir un segundo muro, lo más práctico es una solución empotrada-apoyada , quedando apoyado sobre un pequeño dintel confeccionado con un pequeño listón de madera y encima el propio dintel de piedra .

Varias soluciones de faldones para cubierta de peristilo. En todas ellas reconocemos el listón de madera justo encima del capitel que transmite el peso del dintel de piedra o sillar ( según la ilustración) sobre el que se empotran los listones (vigas) de madera que permiten la formación de la pendiente.

                         http://www.xtec.cat/~jcalvo14/peristilo.htm

                http://www.forumromanum.org/life/johnston_6.html                 http://es.wikipedia.org/wiki/Peristilo


Estas hipótesis de cubierta responden a información recogida, tanto por textos técnicos ( Vitrubio) como imágenes ( grabados, restauraciones recientes... )


Veamos como son sus respectivos detalles constructivos:

                         Ahora veamos la estructura tridimensionalmente

Veamos como se resuelve la cubrición mediante teja romana, heredera de la cultura clásica consistente en cubrir mediante teja plana o tégula de dimensiones aproximadas entre 40x60 cm y tapando la junta entre pares con una pieza triangular denominada ímbrice.

                                        http://www.profesorfrancisco.es/2012/12/diccionario-de-arte-t.html



                                                                 REFERENCIAS

• VITRUBIO, Marco Lucio : Los diez libros de Arquitectura
• ETIENNE , Robert (1960): Le quartier Nord-Est de Volubilis
